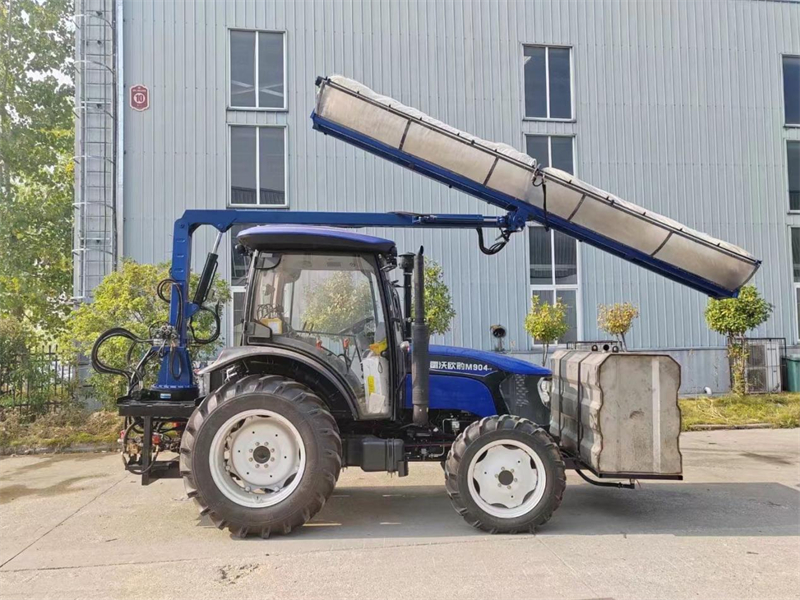

拖拉机式太阳能面板清洗设备采用拖拉机做为承载，它适用于各种路面太阳能光伏面板的清洗工作，该清洗设备主要由拖拉机主体、电控系统，液压系统、清洗臂、清洗刷、水路系统等主要部分组成，由拖拉机动力输出和电控系统**液压设备来实现清洗刷对光伏面板的清洗工作。

一、拖拉机参数

机型： 雷沃－1604

型式 ：4×4

外型尺寸（mm）： 5390×2696×3450

前轮轮距（可调）（mm）： 1580－2176（1880）

后轮轮距（可调）（mm） ：1700－2395（1800）

**小离地间隙（mm）： 459 495

**小转 向圆半径 单边制动（m） ：5.0

不单边制动（m）： 6.2

**小使用质量（㎏）： 7100 7350

变速箱档数前进/倒退： 12F+4R

速度范围 前进 （km/h）： 2.25-29.06 2.35－30.69

倒退 （km/h）： 4.25-11.47 4.44－11.99

发 动 机 型号 ：SC8D190.1G2 SC8D215G2

形式： 立式、增压、中冷、直喷式柴油发动机

标定功率(kW)： 118 132

额定转速(r/min)： 2200

额定工况燃油消耗率：（g/kW.h） ≤235

轮胎规格 ：前轮 14.9－28 16.9－28

后轮 18.4－38 20.8－38

**提升力： 悬挂点后610mm处 (kN) ≥36

动力输出轴形式：后置、电液****

动力输出轴转速(r/min) ：540（6键）/1000（20键）

动力输出轴**功率（kw）：≥106 ≥118.5

耕深**方式： 位**、浮动**

**配重质量前/后（kg）：720/300 810/450

**牵引力 (kN)： ≥55.5 ≥58.5

二、清洗装置参数

清洗刷长5200mm，清洗臂2.5米伸缩式，清洗臂上升下降，左右180度，清洗架长5.8米，清洗泵流量50升，液压系统液压油箱50升，液压散热器，液压阀，液压泵，油缸，**器总成。清水箱2吨不锈钢。超声传感器自动调节清洗与光伏板距离。

三、设备清洗工作部分

1. 车辆前进后退档位

2.车辆高低速档位

3.车辆行动档位

四、清洗设备操控

1.分动箱的开启与关闭（主要**吸水泵的工作）

2. 拖拉机动力转速输出**手柄

3. 清洗刷转动开关

五、驾驶室**盒操作

1、**清洗臂上下调节

2、**清洗刷角度上下调节

3、高压水**卷盘,卷盘配备一个高压水**，高压水**和卷盘是用快接头相连接。

4、带油路高压三通**

5、液压油箱总开关

6、水箱放水带开关

7、水冷系统

六、拖拉机式光伏清洗装置要求

1、清洗车具备干湿两用，干洗和水洗都兼容。

2、动力采用160马力雷沃四驱拖拉机，轮胎均使用宽胎轮胎适合在沙漠电站上行驶。

3、清洗滚轮长度5200mm，清洗车工作时滚轮上安装有距离传感器，具备自动调节功能，防止撞击光伏组件，造成组件损坏。

4、清洗车易损件需要工厂提供清单，并随车配备一定数量满足2年（配件另收费）内更换要求（轮胎等标准件除外）。

5、清洗车满足海运条件，发往项目地在阿联酋阿布扎比，清洗车到达现场后厂家提供安装和调试指导。
