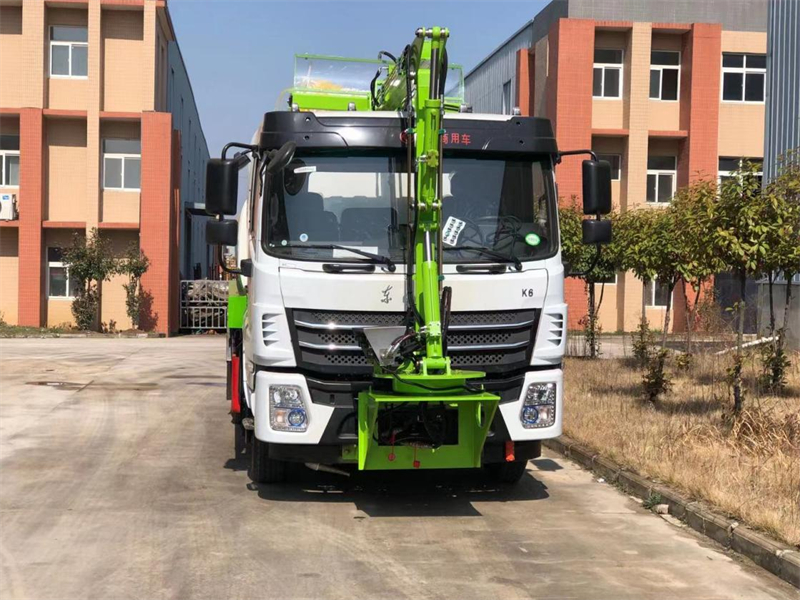

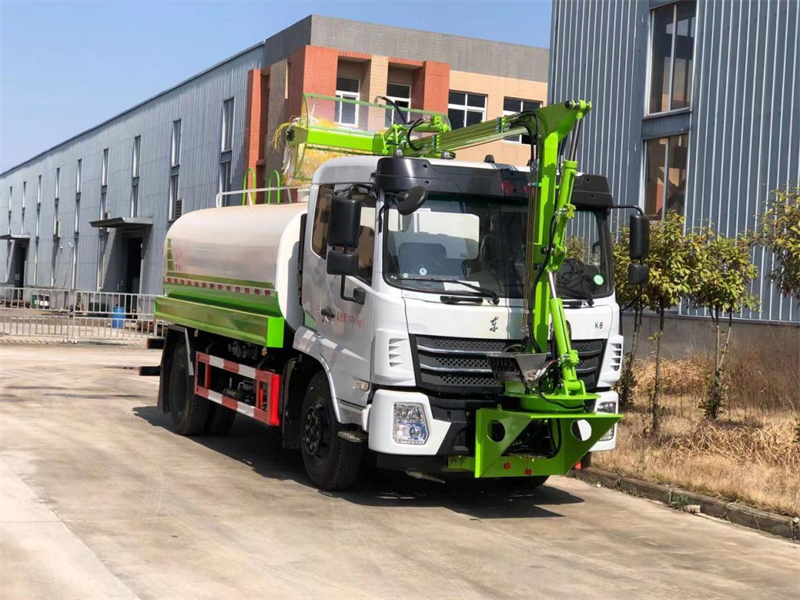

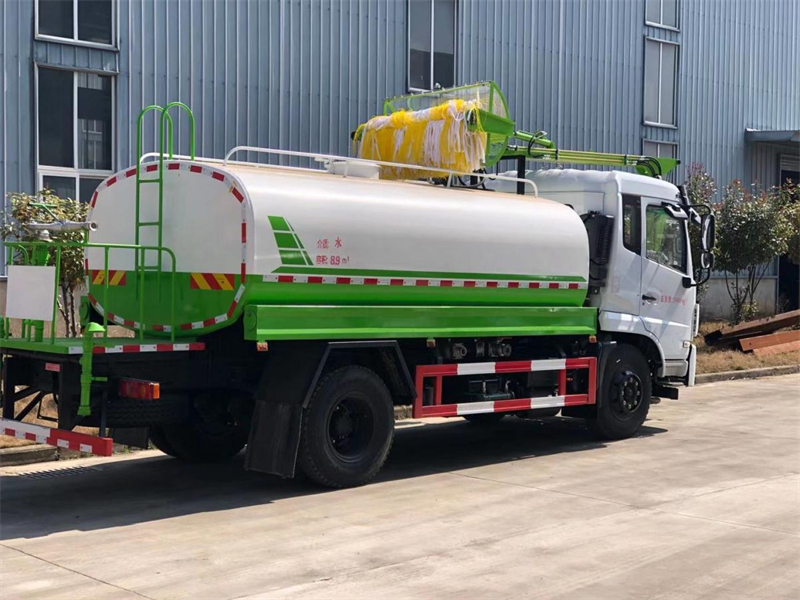

一、清洗车概况
多功能清洗车，是公司在消化、吸收国外同类产品的**技术，结合我国公路隧道的具体情况，经过精心设计、研制的产品。该清洗车是在标准二类底盘的基础上，加装高压冲洗系统、低压冲洗系统，由机械、液压、电气三部分合为一体的冲洗作业车。它适用于各种路面洒水、喷雾、降温、除尘、冲洗，亦可用于光伏面板、隔音面板、隧道墙壁清洗，同时可用于路面养护、园林绿化及应急消防、运输饮水等。该车可一次性完成清洗功能，大量节约了人工以及用水，省时省力。具有操作方便、动作灵活、可选配装置广泛、质量可靠、清洗效率高、清洗效果好的特点，是高空清洗的理想产品。该系列产品自生产问世以来，得到国内很多客户的青睐。
二、主要技术及参数
项目 | 内容 | 参数 | 备注 |
整车参数 | 整车型号 | AAA5160GQXD6型清洗车 | |
外形尺寸 （长×宽×高）（mm） | 8600，7400×2500，2550×3680 | |
|
**总质量（kg） | 16000 | |
整车整备质量（kg） | 8400 | |
额定载质量（kg） | 7470 | |
7405 | |
接近角/离去角（°） | 23/13 | |
前悬/后悬（mm） | 1475/1975,1515/1935,1320/2130 | |
驾驶室准乘人数 | 2,3 | |
底盘参数 | 底盘厂家 | 东风专底 | |
底盘型号 | EQ1160GSZ6DJ | |
轴距（mm） | 3950 | |
底盘发动机型号 | YCY30165-60 | |
发动机马力 | 玉柴165马力 | |
前桥/后桥 | 2.8/8 | |
空调 | 原厂空调 | |
**车速（km/h） | 89 | |
轮胎规格 | 9.00R20 | |
前轮轮距/后轮轮（mm） | 1800/1800 | |
燃油种类 | 柴油 | |
三、工作原理
多功能清洗车采用自行研制的WT026/373PQ3-ST型取力器为动力，驱动液压泵，从液压泵输出的液压流量和压力经分配阀，到达油缸、液压马达和剪式液压升降平台，分别**清洗臂的旋转与升降、滚刷的清洗、高压水**的喷水和剪式液压升降平台的升降动作，完成公路或市政道路及光伏面板清洗，剪式液压升降平台可以实现小型高空作业车的功能。
四、多清洗车主要优点
多功能清洗车，经过多年研究、实践，成功打破了单机作业的瓶颈，实现了真正意义上的单发动机作业，填补了国内这项技术的空白，在同行业中处在**地位，并获得多项****。
多功能清洗车，与目前市场上其他厂家的双发动机相比，不仅具有使用成本低，故障率少等特点，其清洗效果也具备特有的优势。**先，执行机构的取力来自本车发动机，因此，只要发动机启动，车辆静止状态下，清洗机构也能工作来实现**作业。配备LST-8调速变速箱及谐波变频变速机构，作业时**可达到8变速档，使其工作速度**可达到每小时三公里，其清洗刷转速**转速可达到450转/分钟，而具备副发动机的车辆要想达到每小时3公里，操作人员需要连续踩离合才能实现，这样，对于离合器片的磨损的结果就可想而知。当车辆发动机出现故障无法启动时，操作人员可启动备用动力单元，将清洗臂等装置操作**适当位置，以便完成对发动机的检修。
关于清洗效果，多功能清洗车选用摩擦系数高、吸水性性大的**进口磨棉塑胶刷丝，取代了光滑、不耐磨的尼龙丝及洗涤剂，不仅清洗效果有了很大提高，作业过程也更加节能，更加环保。
1. 清洗臂可左右旋转，可以上、下调节清洗高度，这样方便清洗隧道两侧的壁面，清洗的范围大。
2. 采用水车的水罐为储水箱，可以保证长里程的清洗，水的压力和流量可以调节。
3.不配备副发动机为动力,增大了水箱的载荷量，**多可达到约12立方米，可以长时间边续工作，有效提高工作效率。有效地节约了使用成本,减少故障率。
4. 刷毛采用聚乙烯超软材料，具有吸水率高、么擦力大、伸延性强等特点，保证清洗得干净，也不容易损坏刷毛及工作面。
五、车辆作业性能
| 项 目 | 单位 | 参 数 | 备 注 |
作 业 性 能 | 清洗宽度 | m | 5-9 | 清洗臂折叠 |
工作 速度 | 低压洒水 | Km/h | Ⅰ档7:Ⅱ档14 | 转速1500r/min |
清洗水流量 | L/min | 170 | |
喷雾水流量 | L/min | 170 | |
低压洒水流量 | L/min | 600~800 | |
低压冲洗宽度 | m | ≥24 | |
洒水宽度 | m | ≥16 | |
水**射程 | m | 38 | |
水罐容积 | L | 10 | **容积可达12方 |
行 使 性 能 | **车速（满载） | km/h | 90 | |
**爬坡角 | (°) | 13 | 接近角 |
制动距离 | m | ≤10 | |
**小转弯直径 | m | ＜16 | |
燃油消耗量 | 行驶燃油消耗量 | L/100km | 21.5 | |
| L/1000M2 | 5.8 | |
六、上装配置：
1、罐体有效容积:10³；
2、罐体材质Q235厚度5mm，符合**行业标准（GB18564.1-2006）；
3、大功率水泵；
4、低速大扭矩取力器；
5、动平衡传动轴；
6、音乐电喇叭 ；
7、观察水位透明管（水位报**器）；
8、带消防接口；
9、前冲、后洒、侧喷、高炮（可调水柱/大雨/中雨/毛毛雨）、后置工作平台；
10、三种装水方式：罐口装、泵自吸装、消防栓装；
11、参数：前冲宽度≥14米，后洒和侧喷宽度≥14米，水炮射程≥25米。
12、使用于环境温度不高于50℃；
13、使用于海拔高度5000m以下。
14、使用于周围空气相对湿度不大于95﹪,(在25℃时)。
七、清洗装置参数
1、动力系统
WET026/373PQ3-ST型取力器
2、液压系统
系统压力：4-12Mpa
系统流量：40L/ min
包括液压油箱、过滤器、液压泵、液压马达、分配阀、油缸、油管等。
3、清洗刷功能
清洗刷数量：柱形刷1个
清洗刷直径：650-1200mm
清洗刷长度：1200-2000mm
清洗刷转速：300-450转/分钟
清洗刷材质：新型泡棉刷丝 / 聚乙烯五角丝 / 钢丝混合刷丝 / 纯钢丝 / 粘布条（可清洗隔音屏、隔离墩、高速护栏、隧道壁），清洗刷可以通用互换使用，满足不同使用要求。
清洗刷材质硬度：HA 10
清洗速度：3-20公里/小时（根据污浊程度，可随意**工作速度）
4、清洗臂
清洗臂旋转范围：360度
清洗臂左右可移度：600mm
清洗臂上下升降范围：0-7m
清洗臂**折臂范围：120度
清洗刷上下调节角度：180度
清洗刷左右调节角度：120度
升降平台：荷载200公斤，**距地高度8米（选装）
检修道清洗刷：**宽度1.2米（选装）
5、喷水系统
水泵流量：0**42.3L/M。
高压水**：配15米长耐高压水管（选装）
6、**系统
电、液远程**，操作者在驾驶室内通过操纵杆就可以方便地进行清洗。
操作人员：1人
7、转场速度
**为85公里/小时
